前言

 越來越多的商業辦公等建筑中出現了大跨度、大開間的結構，跨度對結構造價的影響比較大，相同跨度下不同的結構形式對造價的影響也比較大，作為建設方、設計方、咨詢方，相同跨度下如何選擇結構方案，總是讓人頭大。

     筆者就近期遇到的幾個案例作引，對不同結構方案做造價對比，以此拋磚引玉，希望能在分享我們的經驗的同時，和同行們一起探討更多優秀的結構方案。

較大跨度結構方案特點

1

鋼骨柱+混凝土梁+混凝土樓板：



施工簡單、造價低、后期圍護成本低，但是自重大、凈高小、基礎造價會比較高。適用于荷載不大的混凝土屋面，跨度在18~21米左右為宜；

2

 鋼骨柱+鋼骨梁+混凝土樓板：

凈高較大、圍護成本低，但是施工復雜、造價高。適用于荷載一般的混凝土屋面，跨度在18~24米左右為宜；

3

 鋼骨柱+型鋼梁+組合樓板：

施工簡單快捷、凈高大、自重輕，基礎造價略低，但是造價高、后期圍護成本高。適用于荷載較大的混凝土屋面，跨度在18~24米左右為宜，玻璃頂蓋時，跨度可至30米；

4

 鋼骨柱+空心樓板+預應力：

施工簡單快捷、凈高大、造價較低，但是受力復雜、自重較大、基礎造價高。適用于荷載不大的混凝土屋面，跨度在21~27米左右；

5

 鋼骨柱+桁架+鋼次梁+組合樓板：

施工快、自重輕、造價一般，但是凈高小，后期圍護成本較高。適用于荷載較大的混凝土屋面，跨度在21~27米左右；

6

 混凝土柱+網架+組合樓板：

造型美觀、造價一般，但是后期圍護成本較高、屋面做法非常麻煩（即便是一般的非混凝土保溫屋面）。

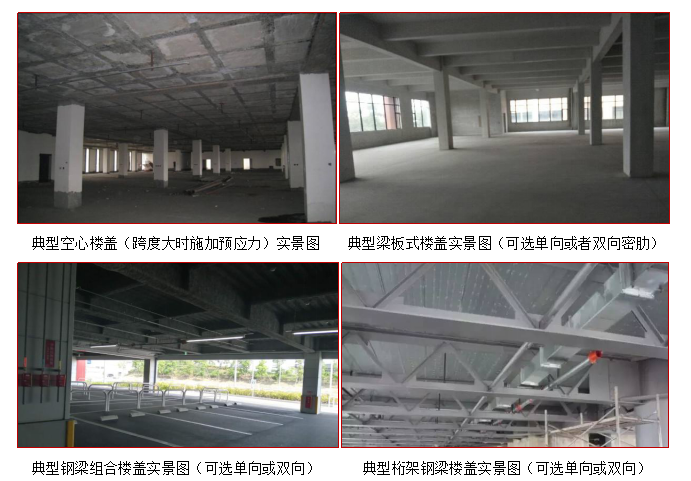

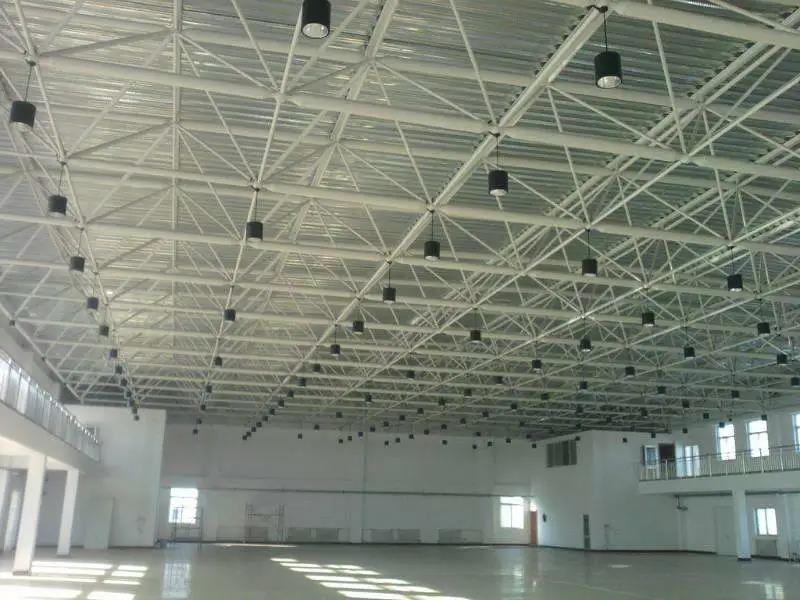

典型網架結構樓蓋實景圖

1

案例選型

案例一：

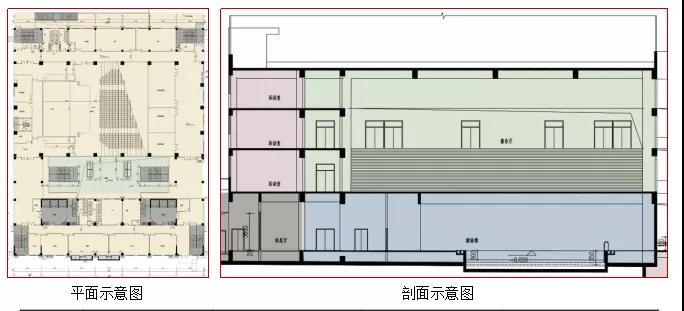

受西安某建設單位委托，對其開發項目中的報告廳屋蓋進行設計咨詢。該報告廳開間約為28.65m*58.20m，原設計意向方案為預應力空心樓蓋，板厚為1.2米，上下層實心板厚度180mm，中間為帶肋空腔。

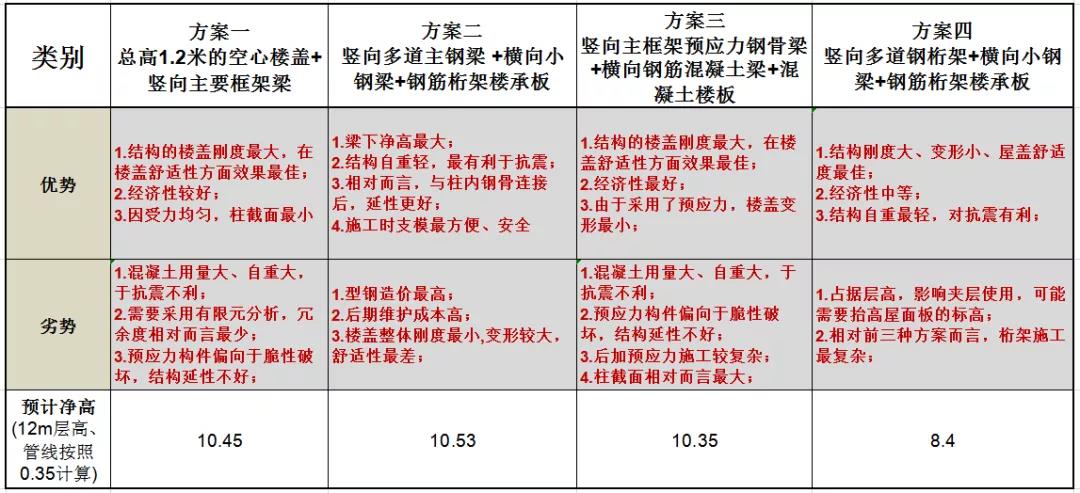

擬采用的樓蓋形式各方案優缺點比較示意圖

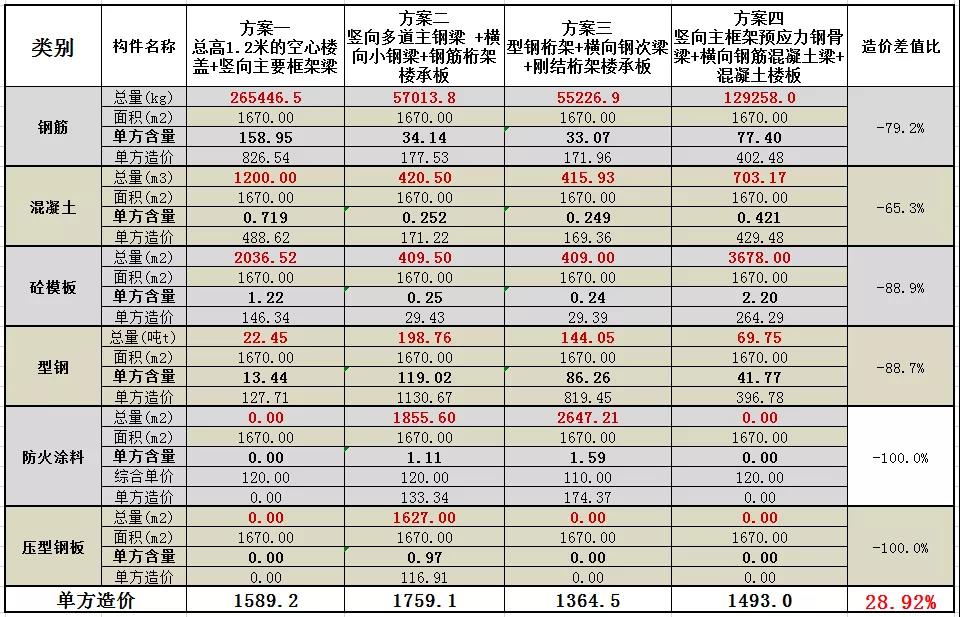

擬采用的樓蓋形式各方案優造價比較示意圖

★通過上述分析可知：

     桁架方案經濟性最好，自重輕，而且樓蓋剛度大，連接可靠，但是影響層高，如無法調整屋面標高，此方案不可行；我司建議，優先考慮合理調整層高及功能布置后，選用型鋼桁架方案。

案例二：

受杭州某建設單位委托，對其在溫州開發項目中的某商業綜合體進行設計咨詢。其中存在多處大跨度結構，其中一處為20米x20米，荷載取值為：附加恒荷載2.0KN/m2、使用活荷載6.0KN/m2，樓板及構件自重由程序自動計算。

不同布置方案對造價影響較大，設計需體現合理經濟的原則，為比較其經濟性，我司設計了四種樓蓋布置方案進行對比：

A：外圈混凝土框架梁+雙向多道混凝土次梁+混凝土樓板

B：外圈混凝土框架梁+單向多道混凝土次梁+混凝土樓板

C：外圈混凝土框架梁+雙向多道混凝土次梁+壓型鋼板+混凝土樓板

D：外圈混凝土框架梁+單向多道混凝土次梁+壓型鋼板+混凝土樓板

E：外圈混凝土框架梁+雙層平板網架+支托+混凝土樓板

各方案經濟性上各有優劣，在綜合考慮各方面及凈高，對比下圖所示：

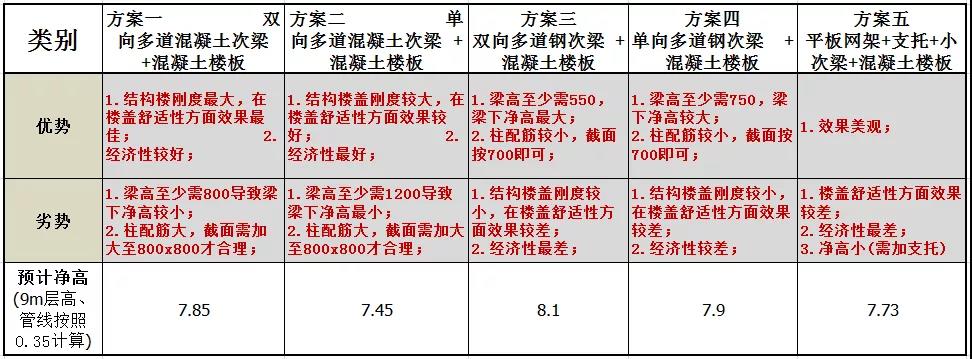

各方案優劣情況對比示意

 各方案經濟性上各有優劣，對比下圖所示：

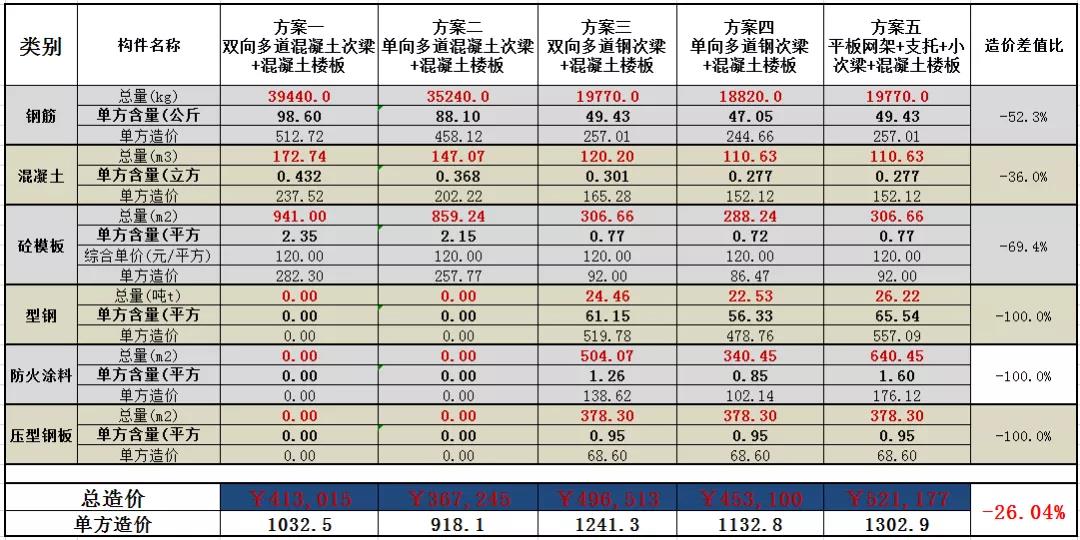

各方案經濟性對比示意圖

★通過上述分析可知：

      單向多次梁方案經濟性最好，但是對凈高影響最大，雙向鋼梁方案控制的凈高最好，但是經濟性較差。

2

優化干貨（案例三）

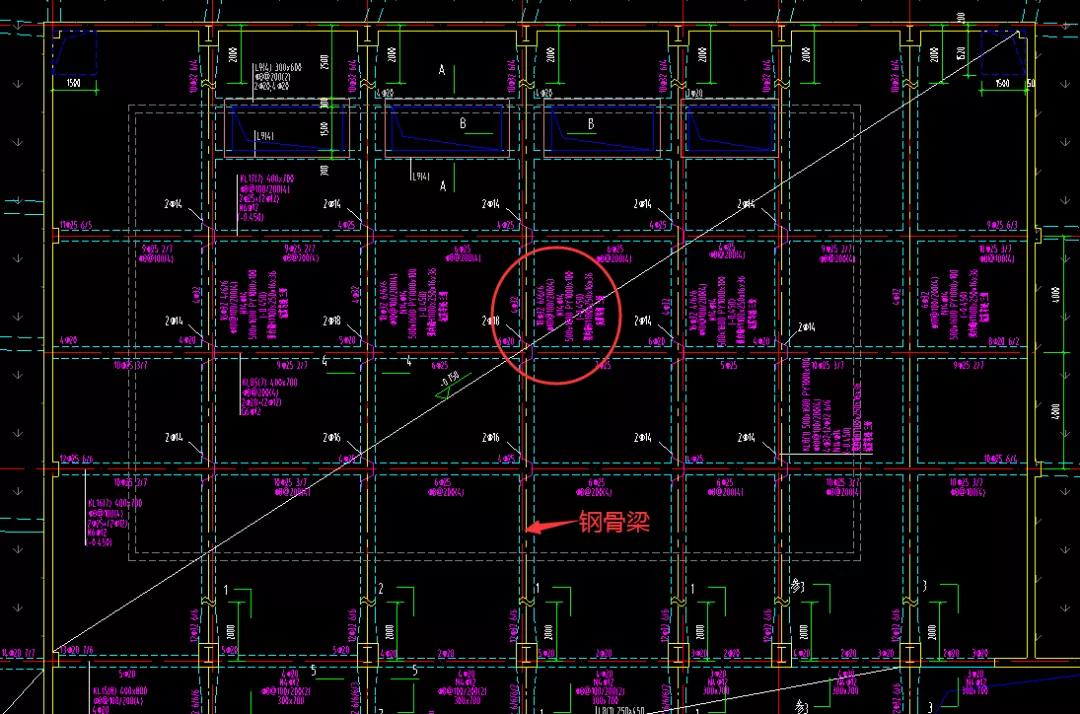

 受溫州某開發商委托，對其已設計完成的會所部分機型優化。原設計泳池的頂蓋梁跨度有21.8米，因跨度較大，設置了鋼骨梁。結構平面圖及計算模型如下：

  考慮到鋼骨梁施工麻煩，我司建議改為普通混凝土梁，降低材料成本同時方便于施工。

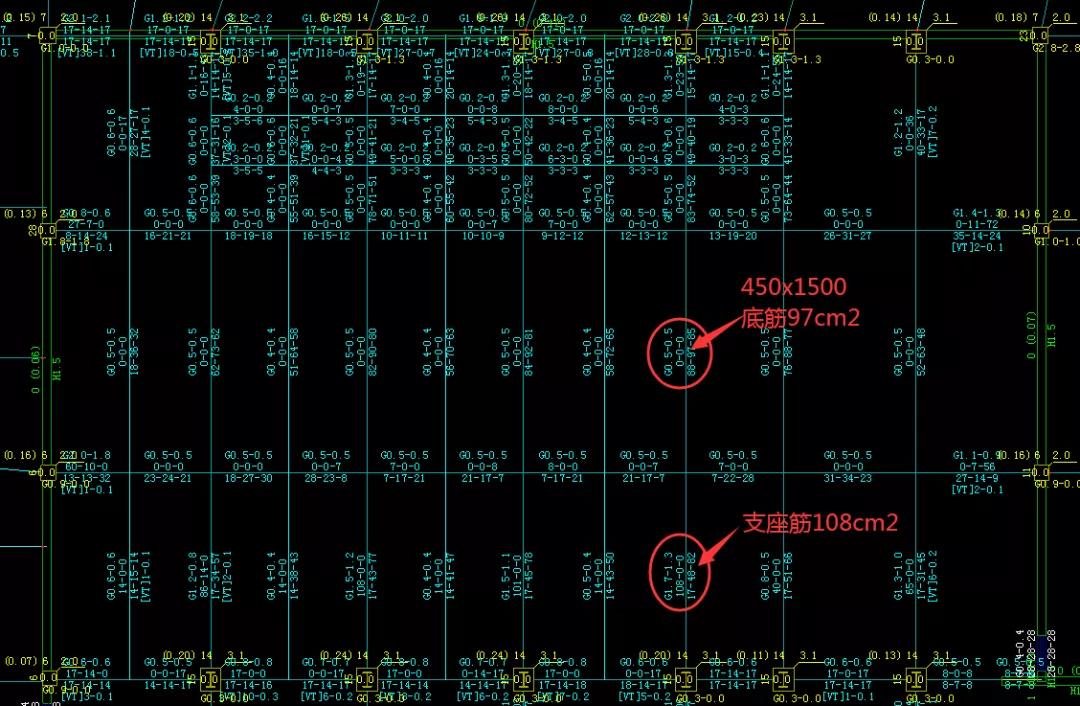

  改為普通混凝土梁后，配筋仍滿足規范要求，但是鋼筋數量會比較多，梁撓度較大，不過尚且滿足規范要求。考慮到梁高度較大、配筋時鋼筋數量偏多不好施工，梁的撓度也不小，我司進一步建議考慮，增設一道豎向次梁，截面改為450x1500，提升凈高。如下圖所示：

  優化方案二比原設計鋼骨方案節省型鋼約35.19噸，增加普通鋼筋約16噸，綜合造價上更節省，而且大大簡化了施工難度。

  根據此思路，經我司進一步優化復核，柱內鋼骨也可以取消，進一步簡化施工。柱內型鋼尚可減少13.14噸，增加鋼筋約1.6噸。梁板柱合計節省造價約40萬元，單方節省約557元，節省工期約7天。

3

分析結論

18米~21米左右的跨度，仍可采用施工簡單、材料造價低、后期圍護成本低的普通鋼筋混凝土梁板（案例二、案例三），筆者推薦優先采用單向鋼筋砼梁方案（可根據荷載要求調整梁寬和間距）；

24米~30米左右的跨度，普通鋼筋混凝土梁板已無法滿足強度要求，普通的型鋼梁又無法滿足剛度要求，必須采用桁架或者預應力鋼骨梁等措施，解決強度和變形的問題（案例一），我司推薦優先采用預應力鋼骨梁或者桁架；

屋面荷載較大、且跨度不太大時（一般指小于24米），網架結構不適宜（案例二）。
